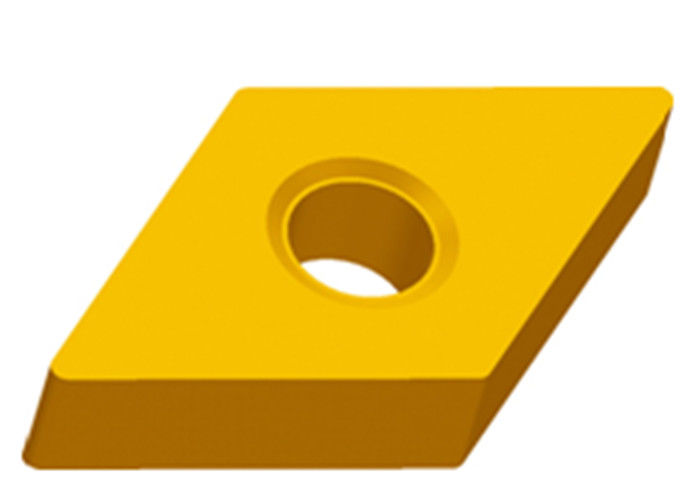

DNMA110416 / DCMW11T304,Hoogwaardige cnc metalen draaibank werktuigblad draaien Werktuigcarbide inzetstukken

Hoogwaardige cnc metalen draaibank werktuigblad draaien Werktuigcarbide inzetstukken

Indekseerbare draaistools hebben de volgende voordelen:

A. De levensduur van het gereedschap is hoog omdat de inzet de gebreken vermijdt die worden veroorzaakt door de hoge temperatuur van het lassen en slijpen.
B. Hoge productie-efficiëntie, omdat de werktuigmachine-operatoren de inslag niet meer slijpen, kan de stilstandstijd, het wisselen van gereedschap en andere hulptijd aanzienlijk verminderen.
C. Het is gunstig voor de bevordering van nieuwe technologieën, nieuwe technologie indexbare messen en de bevordering van het gebruik van coatings, keramiek en andere nieuwe gereedschapsmaterialen.
D. Het is nuttig om de kosten van snijgereedschappen te verlagen vanwege de lange levensduur van de werktuigstaaf, waardoor het verbruik en de voorraad van de werktuigstaaf sterk worden verminderd;vereenvoudigt het beheer van het gereedschap en verlaagt de kosten van het gereedschap.

Bevestigingskenmerken en voorschriften voor indexbare draaistoolbladen:

A. De verandering van de plaats van de werktuigspits moet binnen het toegestane bereik van de werkstuknauwkeurigheid liggen wanneer de plaatsingsnauwkeurigheid hoog is en het mes wordt vervangen of een nieuw mes wordt vervangen.
B. De betrouwbare klemming van de messen moet ervoor zorgen dat de contactoppervlakken van de messen, de werktuigen en de werktuigstaven goed aan elkaar zijn bevestigd en bestand zijn tegen inslagen en trillingen.maar de klemkracht moet niet te groot zijn en de spanningsverdeling moet gelijkmatig zijn om te voorkomen dat de messen worden verpletterd.
C. gladde chip verwijdering lemmet voor de beste barrière-vrij, om de gladde chip ontlading te garanderen, en gemakkelijk te observeren.
D. Gemakkelijk te gebruiken, gemakkelijk te vervangen en te updaten. Voor kleine snijmachines moet de structuur compact zijn.de structuur is eenvoudig en de vervaardiging en het gebruik zo gemakkelijk mogelijk.

(4) Een vormingsgereedschap is een speciaal gereedschap voor de bewerking van het vormingsoppervlak van een draaiend lichaam.De randvorm is ontworpen volgens het profiel van het werkstuk en kan worden gebruikt voor de bewerking van het vormoppervlak van interne en externe draaibaren op verschillende draaibaren. Wanneer de onderdelen worden bewerkte met gevormde draaistools, kan het oppervlak van de onderdelen in één keer worden gevormd.het kan de tolerantiegraad IT8 tot IT10 bereikenDe vervaardiging van de vorming van draaistools is echter complex, de kosten zijn hoog en de werklengte van het lem is breed,dus het is gemakkelijk om trillingen te veroorzaken. Vormwerktuigen worden hoofdzakelijk gebruikt voor de verwerking van grote batches van middelgrote en kleine onderdelen met gevormd oppervlak.

Indeling naar gebruik

(1) Draaiwerktuigen kunnen worden onderverdeeld naargelang hun gebruik.

a) 90 graden draaiend gereedschap (gedeeltelijk mes);
b) 45 graden draaiend gereedschap (ellebogen draaiend gereedschap);
c) Snijmes;
d) Boringsmachines;
e) gevormde draaistools;
f) draaddraaiwerktuigen;
g) Draaiwerktuigen voor het slijpen van carbide

(2) Basistoepassingen van verschillende draaistools

a) 90 graden draaiwerktuig: gebruikt voor het draaien van de buitenste cirkel van het werkstuk, van de stap en van de eindkant.
b) 45 graden draaiwerktuig: gebruikt voor het draaien van de buitenste cirkel, het eindvlak en de schemering van het werkstuk.
c) Snijmes: gebruikt voor het snijden van gesneden groeven op het werkstuk of het werkstuk.
d) Boormachine: gebruikt voor het draaien van het binnenste gat van het werkstuk.
e) Vormwerktuigen voor het draaien: gebruikt voor het draaien van filets, groeven of werkstukken met bijzondere vormen op de stap.
f) draaddraaiwerktuig: gebruikt voor het draaien van draden.

Chipbreaker systeem
